200A Automotive EMC Test Equipment

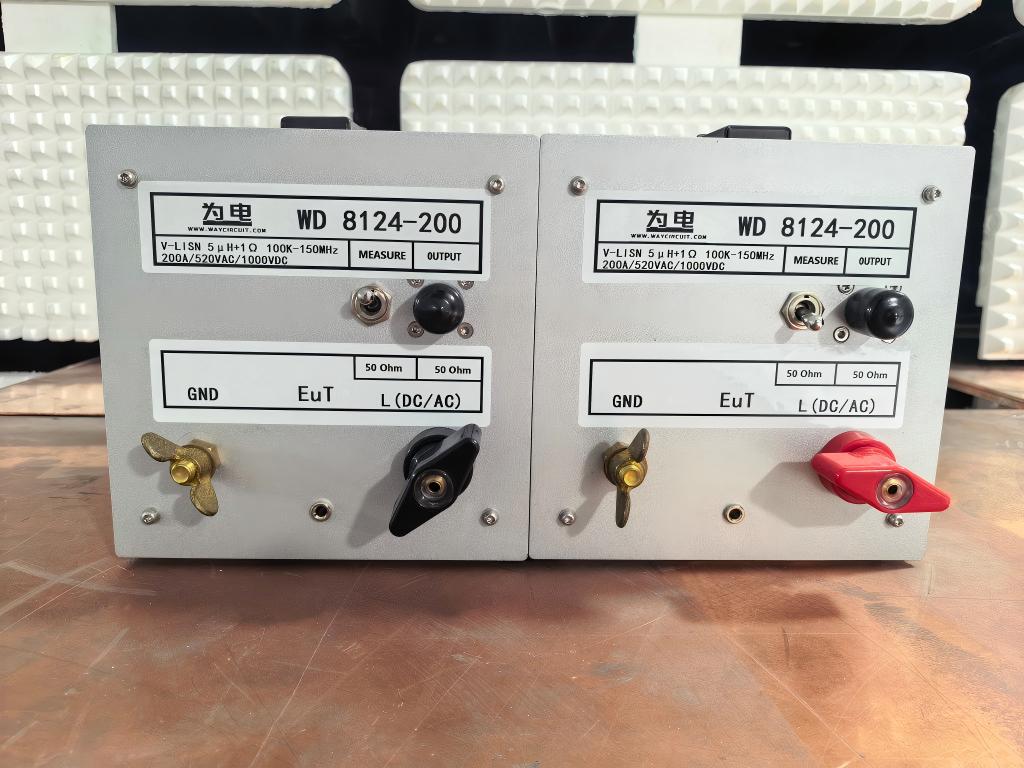

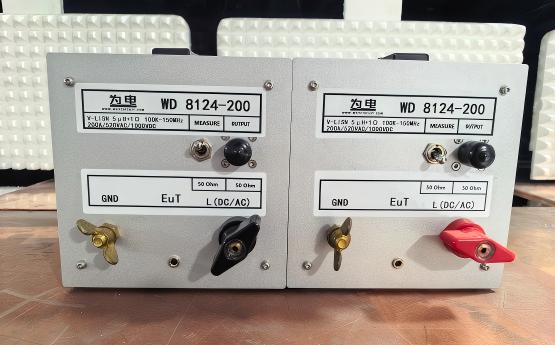

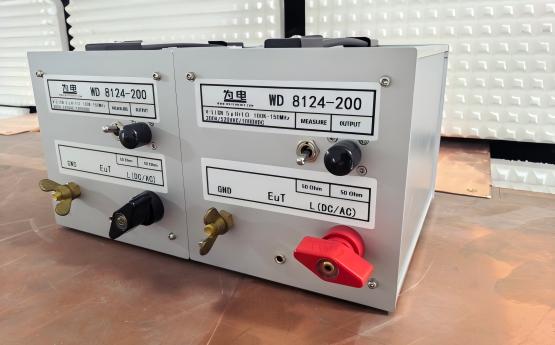

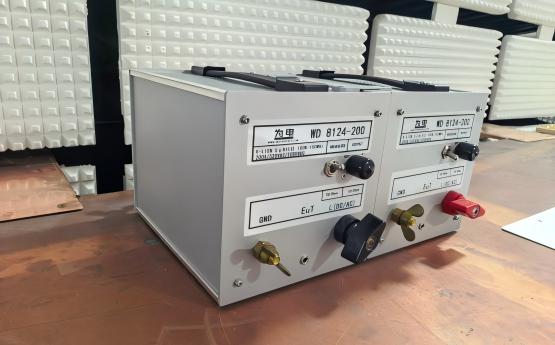

WD8124-200 是一款高电流 DC LISN（Line Impedance Stabilization Network，线性阻抗稳定网络），主要用于汽车电子及高功率设备的 EMC 传导发射测试。
该设备能够在 EMC 测试过程中为被测设备（EUT）提供稳定、可重复的电源阻抗环境，同时将电源线上的高频干扰信号耦合到 EMI 接收机进行测量，是汽车电子 EMC 测试系统中的重要设备。
Key Features
High Current Capability
Continuous current: 200 A
Short-time current: 280 A
适用于高功率设备，例如：
电机控制器
逆变器
电池系统
DC-DC 转换器
高功率车载电子设备
Automotive Standard LISN Network
WD8124-200 采用汽车电子 EMC 测试常用阻抗网络：
(5 µH + 1 Ω) ∥ 50 Ω
该阻抗模型用于模拟车辆电源系统阻抗，确保 EMC 测试结果具有良好的 重复性和一致性。
Wide Frequency Range
Frequency range: 0.1 MHz – 150 MHz
适用于汽车电子传导发射测试频段：
150 kHz – 108 MHz
Technical Specifications
| Parameter | Specification |
|---|---|
| Frequency Range | 0.1 MHz – 150 MHz |
| Continuous Current | 200 A |
| Short-Time Current | 280 A |
| Max DC Voltage | 1000 V |
| Max AC Voltage | 400–700 V |
| LISN Network | (5 µH + 1 Ω) ∥ 50 Ω |
| Measurement Port | BNC / N Connector |
| Weight | approx. 3 kg |
EMC Standards Supported
WD8124-200 可用于多种 EMC 标准测试，包括：
CISPR 25
ISO 7637-2
ISO 11452-4
MIL-STD-461
RTCA DO-160
Typical Applications
Automotive EMC Testing
用于汽车电子设备的传导发射测试，例如：
ECU 控制单元
电机驱动系统
车载充电器
电池管理系统（BMS）
Transient Immunity Testing
在 ISO 7637-2 汽车瞬态干扰测试中，WD8124-200 可提供稳定的电源阻抗环境。
BCI Immunity Testing
在 ISO 11452-4 线束电流注入（BCI）抗扰度测试中，该 LISN 可用于稳定供电网络阻抗。
Automotive LISN vs Standard LISN
| LISN Type | Application |
|---|---|
| 50 µH LISN | 民用电子产品 EMC 测试 |
| 5 µH LISN | 汽车电子 EMC 测试 |
WD8124-200 属于 5 µH Automotive LISN，专用于汽车电子 EMC 测试环境。
Summary
WD8124-200 是一款高性能 200A DC LISN，专为汽车电子 EMC 测试设计。
设备频率范围 0.1–150 MHz，支持 CISPR 25、ISO 7637、ISO 11452 等标准测试，适用于汽车电子、电机驱动系统以及高功率电源设备的传导发射测量。
